基本型號:TZDZ644TC-10C

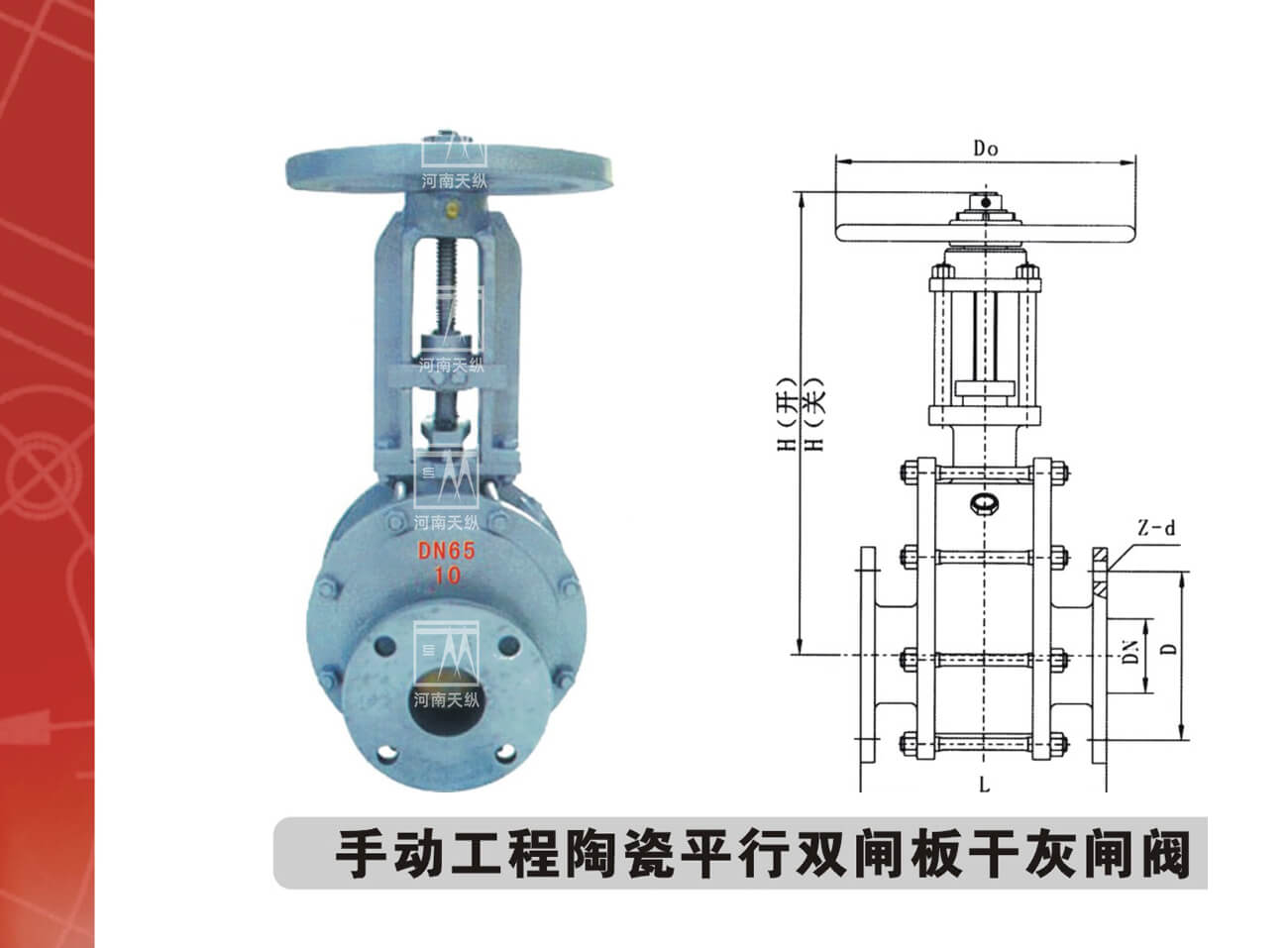

驅動方式: 氣動、手動
適用溫度: ≤250℃
密封面材質: 增韌陶瓷
填料: F4類

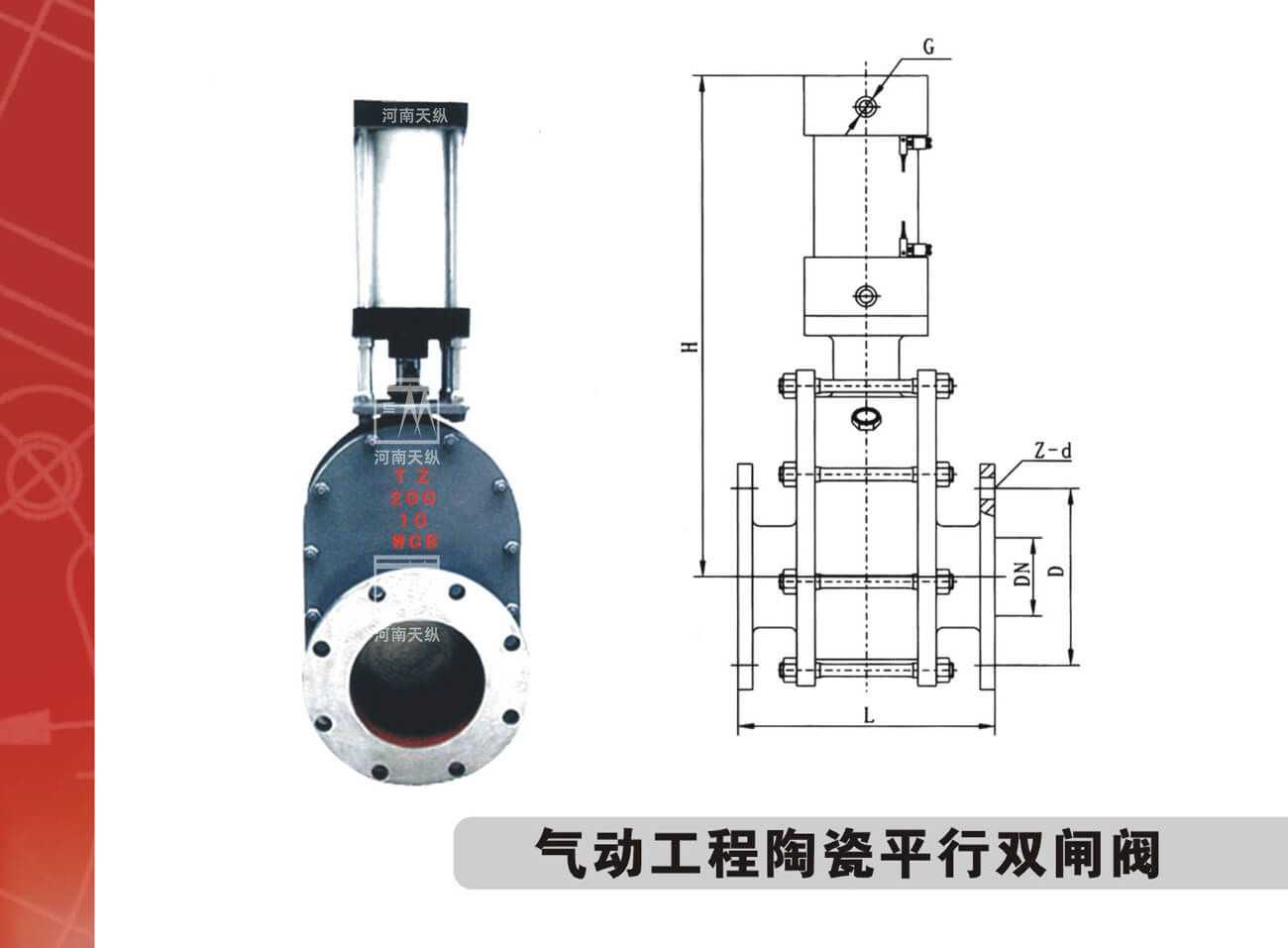

工程陶瓷氣動平行雙閘板閥用于發電廠干灰系統,濃向輸送倉泵進、出料用閥門。工作由直行程氣缸帶動,可頻繁工作,每小時可達6-10次,氣源壓力為0.4-0.6MPa。閥板與閥座所有密封件均采用增韌陶瓷密封,耐溫可達250℃左右,具有密封性能好,耐磨性強,啟動負荷小,卡灰及積灰現象少,使用壽命長的特點,同時閥門具有流體阻力小,全開時受介質沖蝕小,安裝方便等特點,特別適用啟閉頻率高,自動化程序嚴謹?shù)拈y位。
電力行業氣力輸送系統選用河南天縱實業自主開發的工程陶瓷氣動平行雙閘板閥以來,取得了理想的使用效果,工程陶瓷氣動平行雙閘板閥徹底解決了兩相流動,流態化和非流態化粉粒物料輸送過程中閥門啟、閉不到位,密封易失效,運行壽命短等技術難題,實現了長壽命、免維護的穩定運行,耐磨性遠遠優于硬質合金等耐磨金屬材料,可取代進口同類閥門,工程陶瓷氣動平行雙閘板閥在國內得到迅速推廣。


1、該閥門結構簡單合理,外形美觀,開關動作靈活,符合國家和行業標準的要求。閥門所有設備在質保期內正常工況下均能安全、持續運行,不出現磨損、腐蝕、老化、泄漏等問題。
2、工程陶瓷氣動雙閘板閥的閥座陶瓷密封環內徑處設計有保護唇結構,可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環;
3、閥門零部件采用先進、可靠的加工制造技術,有良好的表面幾何形狀及合適的公差配合。
4、閥門氣控管接頭為鎖母連接或快插接頭,口徑可按需方現場要求配置。
5、可進行現場實測原設備連接高度和垂直偏移量及連接等,確保提供的閥門與原設備完好連接,安裝時不需要對原系統做任何改動。
適用介質——粉煤灰、干粉塵、氣體等含硬顆粒粉料
適用范圍——火力發電廠干灰系統、倉泵出料輸送等,化工、冶金、造紙、制藥等行業中散狀物料輸送系統;各類有磨損的介質在管道上作啟閉之用
閥門特性 | ||
使用溫度 | 陶瓷(≤250℃) | |
介質 | 粉煤灰、石灰石粉、煤粉等 | |
工作壓力 | 0.4-0.6Mpa,最大1.0Mpa | |
公稱通徑 | DN50—DN300(也可根據客戶需要定制) | |
公稱壓力 | 1.0—1.6MPa | |
適用溫度 | ≤250℃(另有耐高溫型最高可耐400℃高溫) | |
氣缸特性 | ||
傳感器 | 可配用磁性開關 | |
介質 | 空氣或中性氣體 | |
使用壓力 | 0.3-0.6Mpa,最大1.0Mpa | |
環境溫度 | -20℃~ 70℃ | |
建議最大速度 | ≤1m/s(最佳使用壽命) | |
最大速率 | 2m/s | |
氣缸結構 | ||
缸筒 | 硬質鋁合金 | |
拉桿 | 不銹鋼 | |
前后端蓋 | 鋁合金 | |
軸承 | 自潤滑金屬軸承 | |
緩沖密封 | PUR | |
緩沖 | 氣緩沖,螺栓調節 | |
活塞桿 | 硬質鍍鉻鋼 | |
活塞桿螺母 | 鍍鋅鋼 | |
活塞 | 輕合金,配磁環 | |
活塞密封 | PUR | |
